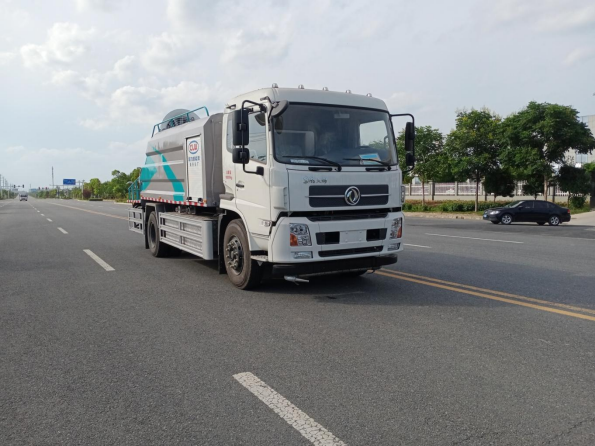

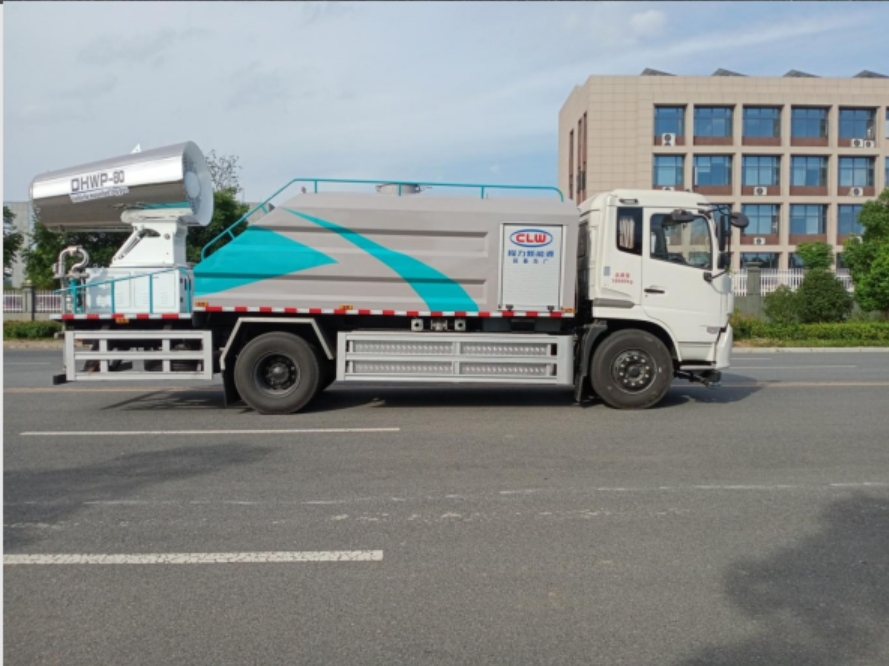

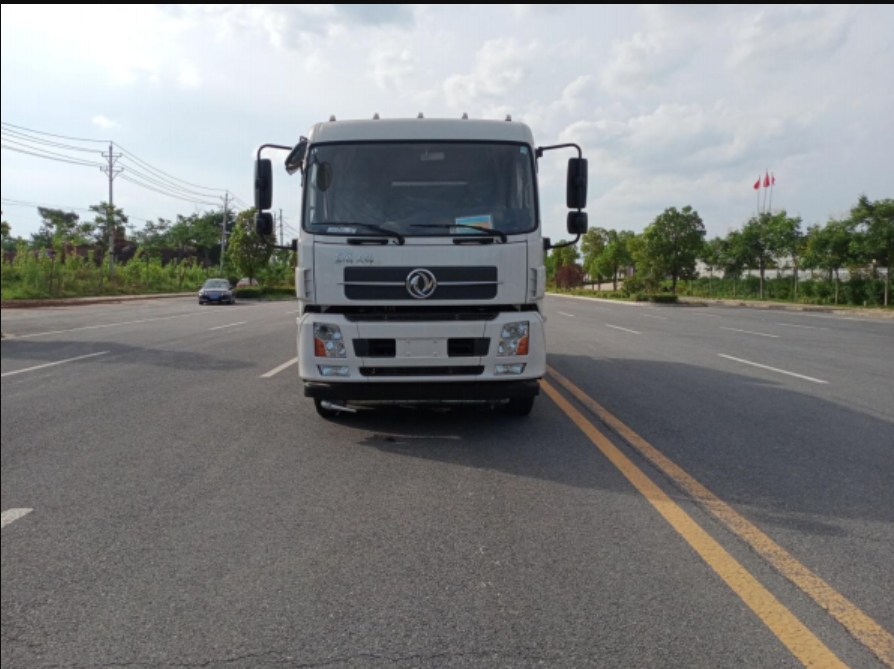

東風天錦CL5180TDYBEV 純電動多功能抑塵車
所屬型號 新能源灑水車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE
CL5180TDYBEV 純電動多功能抑塵車
新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產 品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池 作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電 電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純 電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變為汽油，再經汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的 內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的 擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可 以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。
產品簡述
我公司抑塵車標配:前對沖、后灑、側噴、后置式工作平臺、平臺上有高壓水炮（可 360°旋轉，可調成柱狀
**射程 35 米，也可調成霧狀**射程 15 米，(可調成： 直沖狀、大雨、中雨、小雨、毛毛雨），配備優 質大功率專用灑水泵，雜物過濾網，國標通用 65 型消防接口（可通過消防栓加水）， 2 根引水膠管。水泵、 取力器、球閥、濾網均為**標準產品，主管道加粗，法蘭墊、法蘭盤加厚，前對沖，大通徑球閥，具有性 能優良，工作可靠、效率高、流量大。尾部加裝霧炮能有效的對霧霾、灰塵進行有效的抑制效果。
我公司生產的多功能抑塵車，利用水霧吸附空氣中的粉塵，淡化空氣中的污染顆粒物濃度，達到（固塵、
降塵、清潔凈化空氣）的效果，有效緩解城市塵粒空氣污染現象并可用于公共場所（增濕、降溫、消毒、除 臭）。可以改善空氣質量，用于降低 PM10、PM2.5，被譽為 PM2.5 治理神器。同時也可以改善工礦作業物料 堆放、建筑施工和爆破拆除引起的灰塵污染，亦可用于城市大氣治理、農藥噴灑、消毒等。
CL5180TDYBEV純電動多功能抑塵車1 產品簡述
1.1 產品簡述
純電動抑塵車車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統、霧炮機組，由機械、液壓 （氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器 通過傳動軸直接傳動。霧炮機組由底盤電池帶動霧炮風扇電機、不銹鋼多級離心泵，進行噴霧降塵工作。
1.2 使用場景
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也 可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
CL5180TDYBEV 純電動多功能抑塵車
2 產品性能特點
2.1 底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、 可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、 儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為 18000kg；
(4) 搭載 241kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電 池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
2.2、性能特點
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機 取力傳動；
(2) 前沖圓錐噴嘴， 自動**，操作方便靈活沖洗路面寬度可覆蓋 8 條車道；后灑圓柱噴 嘴，噴出均勻的扇形水霧，寬度可到 10m，能有效抑制路面灰塵；
(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過 38 米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
(5) 霧炮機組直接由底盤電池提供動力，沒有副發電機組，比傳統柴油車更節能，大大降 低噪音污染。
(6) 霧炮水泵為不銹鋼多級離心泵，免維護，流量大。
(7) 霧炮風扇電機由知名品牌大功率電機，風力更大，射程更遠。
我公司抑塵車優勢
1、罐體耐用：罐體采用有限元分析方法優化設計，充分利用車載空間，水罐容積大，并通過了嚴格 的可靠性試驗，罐體內部做防腐防銹處理，更加經久耐用，延長使用壽命 3-5 年；罐體與大梁焊接 牢固，更穩定。
2、電路安全：霧炮電控箱線路，專業電工組裝，更安全，安全系數比較高，不易漏電、短路，不比 小廠，噴霧機設有緊急停止按鈕，操作安全可靠。
CL5180TDYBEV 純電動多功能抑塵車
3、自主**:霧炮具有自主**,結構緊湊,射程遠,霧粒細小,覆蓋面積大,可手動或遙控操縱。
車輛特點及性能
1、功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。
2、二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水 霧化充分
3、遙控/手動兼容，啟動快捷，使用安全，靈活方便，性價比高。
4、工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小與飄起的塵埃接觸時，形 成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達 95%。
5、當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程 度，霧化一般可達到約 50-150um 直徑大小的霧滴。 配套動力靈活，既可用三相 380V 的市電，也可配套發 電機組供電。
6、耗水量相比其它抑塵噴灑設備可節約 70%～80%(噴**、灑水車)，且水霧覆蓋粉塵面積遠遠大于其它抑 塵噴灑設備。
7、整車靚麗，結構緊湊，布局合理，部件做工精細，產品配置完善，操作性能好。
8、射程遠，覆蓋面積大，霧粒細小，與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉。
9、適用范圍廣，工作效率高，可邊行駛邊噴霧，噴霧速度快，對塵埃有較強的穿透力和霧珠附著力，能有效 地節約用水量和減少環境污染。
10、微電機**水平旋轉，液壓馬達**俯仰角度，變換角度速度快。
11、車輛配置全新升級，主管道加粗、萬向前沖、50 的大通徑球閥。
3 產品主要技術參數
3.1 車型基本參數表
公告型號 | CL5180TDYBEV 型純電動抑塵 車 | 外形尺寸 | 6810x2160x2555 |
底盤型號 | DFH1180BEV1 | 上裝容積 | 10 方 |
總質量 | 18000KG | 上裝電動機額定功率 | 50-80KW |
整備質量 | 11570KG | 上裝每小時消耗電量 | 40-65KWH |
軸距 | 4500MM | 建議充電樁功率 | 120KW |
輪胎 | 295/80R22.5 | 充電時間（建議功率下） | 約 2 小時 |
軸數 | 2 | ||
底盤電機**功率 | 160 KW | ||
電池組額定電壓 | 598.9 V | ||
電池電量 | 241 KWH | ||
底盤滿載續航里程 | 300KM | ||
電池類別 | 磷酸鐵鋰蓄電池 | ||
電池品牌 | 寧德時代 | ||
燃料種類 | 純電動 | ||
3.2 底盤基本參數表
二類底盤參數表
項目 | 參數 | 備注 |
底盤公告號 | DFH1180BEV1 | / |
底盤尺寸（mm） | 7850*2500*2840 | / |
軸距（mm） | 4500 | / |
前/后懸（mm） | 1430/1920 | / |
前/后輪距（mm） | 1920/1880 | / |
二類底盤整備質量（kg） | 7400 | / |
**總質量（kg） | 18000 | / |
**車速（km/h） | 89 | / |
續駛試驗里程（km） | 300 | 工作外 |
充電時間（h） | 1.5-2 小時 180A 直流充電 | 剩余 30%-45%soc |
0-50km 加速性能（s） | ≤9.2 | 滿載 |
二類底盤配置表
系統 | 項目 | 配置情況 |
車身 | 駕駛室 | D530 平頭半排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步電機 |
額定/峰值功率（kW） | 80/160 | |
額定/峰值扭矩（Nm） | 600/1100 | |
額定/峰值轉速（rpm） | 3473/8700 | |
冷卻方式 | 水冷 | |
電控 | 集成**器 | **一 |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 241.96 |
電芯類型 | 磷酸鐵鋰 | |
溫控系統 | 標配加熱帶 | |
底盤系統 | 車架幅面尺寸（mm） | 80 |
車架寬度（mm） | 250 | |
前板簧 | 8 | |
后板簧 | 10+8 | |
減震器 | 雙向筒式減震器 | |
前橋 | 6t 前橋 | |
后橋 | 16t 單減 | |
主減速比 | 6.33 | |
輪胎規格 | 10.00R20 18PR | |
方向機類型 | 循環球式 | |
方向助力型式 | 電控助力 | |
制動型式 | 雙回路氣制動 | |
行車制動器 | 前后鼓式制動器 | |
駐車制動器 | 彈簧儲能斷氣制動 | |
功能配置 | 空調 | 單冷空調+PTC 暖風 |
安全配置 | ABS | |
其他功能 |
3.3 專用參數表
罐 體 參數 | 罐體厚度 /涂層 | 5mm/（罐體內部做防腐防銹涂層） | |
水罐公告有效容積/**容積（m3) | 7.09/10 | ||
罐體材質 | Q235 碳鋼（選裝不銹鋼罐體） | ||
上裝 電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用 參數 | 管路直徑（mm） | 主管路 65#，副管路 50# | |
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 | ||
駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | |
品牌 | 威龍 | ||
型號 | 80QZB(F)-60/90；50/110（選用） | ||
揚程 | 90m；110m | ||
轉速 | 1480r/min | ||
水閥 | 氣控球閥 | ||
灑水寬度（m) | ≥16 | ||
沖洗寬度（m) | ≥24 | ||
灑水速度（km/h） | 7~20 | ||
水炮射程（m） | ≥40 | ||
作業時間（h） | 1-2 | ||
罐體右側花灑 | 選裝 | ||
上下噴霧 | 選裝 | ||
卷盤 | 選裝 | ||
3.4 整車公告參數：
整車公告技術參數 | |||
產品** | 程力牌 | 公告批次 | 339 |
產品名稱 | 純電動多功能抑塵車 | 產品型號 | CL5180TDYBEV |
總質量(Kg) | 18000 | 罐體容積(m3) | 7.27 |
額定載質量(Kg) | 6300,6235 | 外形尺寸(mm) | 9420,9620,9950x2550x3750 |
整備質量(Kg) | 11570 | 貨廂尺寸(mm) | N/AxN/AxN/A |
額定載客(人) | N/A | 準拖掛車總質量 (Kg) | N/A |
接近角/離去角 (°) | 16/11 | 前懸/后懸(mm) | 1430/2770 |
軸荷(Kg) | 6500/11500 | **車速(Km/h) | 89 |
備注 | ABS 型號:J ABS;ABS 生產企業:焦作博瑞克**技術有限公司;儲能裝置種類:磷酸鐵鋰蓄 電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;側后防護情況:側面防護裝置 材料采用鋁合金 100,連接方式為螺栓連接,后防護裝置材料為 Q34**,連接方式為螺栓連 接,后部防護裝置的斷面尺寸為:60× 120(mm),離地面高度 380mm;專用功能及裝置:水泵, 遠程射霧器,儲液箱,灑水系統,主要用途為抑塵、降霾、除塵等;選裝噴霧,噴灑裝置;后伸尺 寸:720,920,1250;其他說明:電機的額定/峰值功率分別為:80kW/160kW;長度/軸距/后懸/ 后伸量對應關系(mm):9420/4500/2770/720;9620/4500/2770/920;9950/4500/2770/125 0,有效容積:7.27 立方米,異型廂體,下緣總長:3700mm,上緣長:2700mm,寬 2450mm,高 13 00mm; | ||
底盤技術參數 | |||
底盤型號 | DFH1180BEV1 | 底盤品牌 | 東風牌 |
生產企業 | 東風商用車有限公司 | 生產地址 | 湖北省十堰市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 4500,4700 | ||
輪胎規格 | 10.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR | ||
鋼板彈簧片數 | 8/10+8 | ||
前輪距(mm) | 1900,1920,1940 | 后輪距(mm) | 1860,1880 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
TZ370XS-LKM11 03 | 蘇州綠控傳動科技有限公司 | 0 | 160 |
4 產品主要結構
4.1、整車基本結構分解
CL5180TDYBEV純電動多功能抑塵車
4.2、整車配件圖解
序號 | 名稱 | 圖片 | 功能 |
1 | 上裝總成 |
| 造型新穎大方，結構牢固，帶 折彎加強 |
2 | 前對沖 |
| 可把路面石子等小塊垃圾沖** 路邊 |
3 | 側噴 |
| 鴨嘴狀噴嘴噴灑面大，水量分 散 |
4 | 電子消防高 炮 |
| 可起到小型火災的消防功能 |
5 | 后灑 |
| 新鋪路面的蓋灰降塵澆水養護 作業 |
6 | 卷簾門 |
| 為電池或工具箱提供防護 |
7 | 頂部**示燈 |
| 高位**示燈，隨時保持車距 |
8 | 進水口 |
| 可就近在野外水源抽水，也可自流 |
9 | 水泵 |
| 威龍 60/90 水泵用于取水、出水，泵 進、泵出功能 |
10 | 電池以及電池防 護罩 |
| 給車輛底盤以及上裝提供電量 |
11 | 霧炮不銹鋼噴圈 |
| 霧炮噴霧出水口 |
12 | 作業監控顯示屏 |
| 倒車影像及作業監控 |
13 | 氣動球閥 |
| 自動**前沖、后灑、側噴等 |
14 | 急停按鈕 |
| 緊急停止按鈕 |
15 | 充電口 |
| 車輛充電口 |
16 | 不銹鋼多級離心 泵及水泵防護罩 |
| 霧炮機組水泵，免維護、大流量。 |
17 | 過濾器 |
| 過濾通往霧炮的水中雜質 |
18 | 駕駛室**盒 |
| 駕駛室操作**各項功能 |
19 | 不銹鋼霧炮機風 筒 |
| 內置大功率永磁同步風扇電機，各種型 號可選 |
產品選配
序號 | 名稱 | 圖片 | 功能 |
1 | 萬向鴨嘴 |
| 可裝于駕駛室下，主要用于 路面保濕，降塵 |
2 | 電子水炮 |
| 駕駛室**，可多方位調節， 水柱可調節，可用于園林綠化， 道路兩側保濕降塵 |
3 | 箭頭燈 |
| 車輛工作中，更好的**示后 方車輛 |
4 | 長** |
| 裝于駕駛室上，工作時更好 的**示前方車輛 |
產品優勢
配件說明 | 標配參數 | 選裝參數 | 示例圖片 |
管道規格（主/副） | 76#/76# | 89#/76# |
|
前沖 | 前直對沖 | 萬向前沖 |
|
不銹鋼電 子高炮 | 軸承式 | S 型彎頭 |
|
出水管道球閥 | 50 常規通徑 | 50 大通徑 |
|
接頭墊片及法蘭 | 常規墊片及法蘭盤 （厚度 3mm） | 優質墊片及法蘭盤 （厚度 6mm） |
|
炮筒后蓋 | 簡易 | 定制型螺栓卡扣 |
