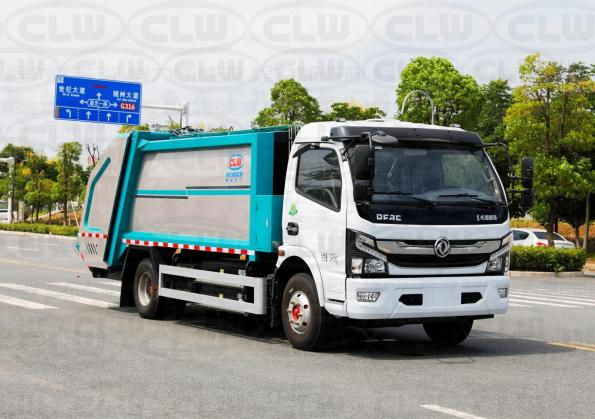

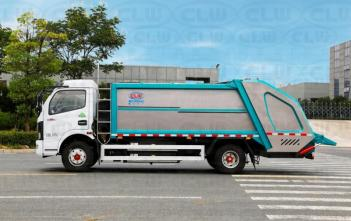

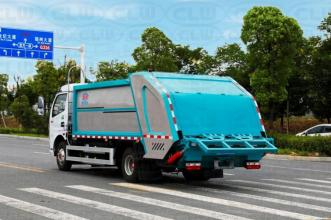

東風CL5080ZYSBEV 型純電動壓縮車
所屬型號 新能源垃圾車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE
壓縮垃圾車介紹及性能特點：
**技術：采用國內**技術高強度的 U 形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形 能力好。
污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用 污水收集箱中，有效防止因污水泄漏而造成的二次污染。
容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。
高強度鋼板：垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作，整體結構性能突出，抗沖 擊性能強。
液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。
二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。 緊急制動：具有全車緊急制動按鈕。
多重操作：可選裝 240L（單桶、雙桶）或 360L、660L 標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、
擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方 便高效。
車型基本參數表
公告型號 | CL5080ZYSBEV 型純電動壓縮 車 | 外形尺寸 | 7658,7378,7178X2350X2850 | |
底盤型號 | EQ1081KACEVJ2 | 上裝容積 | 8 方 | |
總質量 | 8495KG | 上裝電動機額定功率 | 30KW | |
整備質量 | 6850KG | 上裝每小時消耗電量 | 20KWH | |
軸距 | 3858MM | 建議充電樁功率 | 120KW | |
輪胎 | 6.00R15LT 10PR,185R15LT 8PR | 充電時間（建議功率下） | 約 1 小時 | |
軸數 | 2 | 底盤滿載續航里程 | 280 KM | |
底盤電機**功率 | 110 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 618 V | 電池品牌 | 寧德時代 | |
電池電量 | 106 KWH | 燃料種類 | 純電動 | |
CL5080ZYSBEV 型純電動壓縮車
1 產品簡述
1.1 產品簡述
東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機 械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。
工作原理：整車為全密封型， 自行壓縮、 自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了 垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
1.2 使用場景
該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。
2、產品性能特點
2.1、產品性能特點
（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。
（2） 永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、 故障率更低。
（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。
CL5080ZYSBEV 型純電動壓縮車
裝載量相當于同噸級排非壓縮垃圾的兩倍半。
（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油 箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。
（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部 填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞 動強度， 而且大大改善了工作環境。
（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。
2.2 、產品優勢
（1） 由于壓縮式垃圾車上裝結構復雜， 自質量較大，降低壓縮式垃圾車自質量，提高其 載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、 蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質 量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
2.3 、注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放 過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，
4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝 器， 否則易**后移造成翻車事故。
5 、 填充器在沒有落下且鎖止前，不得進入正常行駛。
2.4 、底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、 可靠性高。其具備如下特點：
( 1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、
CL5080ZYSBEV 型純電動壓縮車
儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為 8495kg；
(4) 搭載 106kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電 池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（7） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（ 8） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超 20%，適合各種路況作業
（ 9） 上裝取電范圍廣，適合各類環衛車改裝
（ 10） 轎車化內飾及舒適性設置，電子化操控
（ 11） 安全可靠：配置寧德時代國內高端電池品牌
（ 12） 增配置：電源總開關，電池加熱系統
（ 13） 整車配置電量大，長時間作業無憂慮
3 、產品主要技術參數
3.1 、底盤基本參數表
品系 | EV400 | 電池品牌/類型 | CATL/磷酸鐵鋰（平鋪） | |||
型號 | EQ1081KACEVJ2 | 總電量（kWh） | 106.95 | |||
駕駛室寬 | 凱普特 2030mm | 電機品牌/類型 | 蘇州綠控 | |||
外型尺寸 | 6778×2140×2440 | 電機功率(kW) | 60/110 | |||
軸距 | 3858 | 電機扭矩(N.m) | 220/500 | |||
總質量 | 8495 | **器品牌/類型 | 蘇州匯川 | |||
底盤整備質量 | 3130 | 充電方式 | 快充 | |||
制動方式 | 氣剎 | 等速續航里程 | ≥280 | |||
制動器 | 鼓式 | **爬坡度 | ≥20% | |||
驅動方式 | 綠控兩擋 MT | **車速（km/h） | 80 | |||
前橋/后橋（T） | 2.7/5 | 噸百公里電耗(kWh) | 4.49 | |||
l 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超 20%，適合各種路況作業 l 上裝取電范圍廣，適合各類環衛車改裝 整車配置電量大，長時間作業無憂慮 l 轎車化內飾及舒適性設置，電子化操控 l 安全可靠：配置 CATL 國內高端電池品牌 l 增配置：電源總開關，電池加熱系統 | ||||||
CL5080ZYSBEV 型純電動壓縮車
3.4【整車技術參數】 | |||
產品** | 程力牌 | 公告批次 | 337 |
產品名稱 | 程力牌 CL5080ZYSBEV 型純電動壓縮式垃圾車 | ||
總質量 | 8495 | 整備質量 | 6850 |
額定質量 | 1450 | 外形尺寸 | 7658，7378，7178X2350X2830 |
駕駛室準乘人數(人) | 3 | 鞍座**載質量 | |
接近角/離去角(°) | 21/18 | 前懸/后懸 | 1120/2200 |
軸荷 | 2750/5745 | **車速(km/h) | 85 |
備注： | 備注：1.選裝后密封斗,選裝有翻桶裝置,選裝擺臂 ; 2.選裝翻桶裝置和半密封斗裝置 時(mm)7658=1120+3858+2200+480, 選裝擺臂裝置和全密封斗裝置時(mm)7378=1 120+3858+2200+200, 無上料裝置7178=1120+3858+2200+0;3、側面防護裝置材料 為 5052-H32,與車輛采用螺栓連接 ;后防護由專用裝置代替,離地高度 490mm;4、動力蓄 電池種類:磷酸鐵鋰蓄電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德 時代新能源科技股份有限公司(總成);5、驅動電機類型:永磁同步電動機,額定功率 60kW,峰值功率 110kW,生產企業:蘇州綠控傳動科技股份有限公司;6、ABS 系統生產企 業:襄陽東風隆誠機械有限公司,ABS 系統型號:ABS/ASR-12V-4S/4M;7、電池布置位置 : | ||
3.3 、 整車專用參數表
箱 體 參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | ||
箱體容積 | 8m3 | |||
罐體材質 | Q235 碳鋼 | |||
上裝 電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用 參數 | 操作方式 | 遙控、手動、電動 | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。 | |||
液壓油缸 | 型式 | 焊接式液壓油缸 | ||
品牌 | 海普瑞斯 | |||
氣控閥 | 漢晟 | |||
液壓閥組 | 中梅/海普瑞斯 | |||
上裝**系統 | 百兆富 | |||
填充器 | CL-XLY | |||
車輛底部;可在全國銷售;8、該車安裝垃圾箱、液壓系統等專用裝置,主要用于垃圾的 收集和轉運功能,選裝 ETC | ||||
【底盤技術參數】 | ||||
底盤型號 | EQ1081KACEVJ2 | 底盤名稱 | ||
**名稱 | 生產企業 | |||
軸數 | 2 | 輪胎數 | 6 | |
軸距 | 3858 | |||
輪胎規格 | 7.50R16LT 16PR | |||
鋼板彈簧片數 | 3/2+3,8/10+7 | 前輪距 | 1740 | |
燃料種類 | 后輪距 | 1586 | ||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | |
TZ310XS-LKM0503 | 0 | 110 | ||
4 、產品主要結構

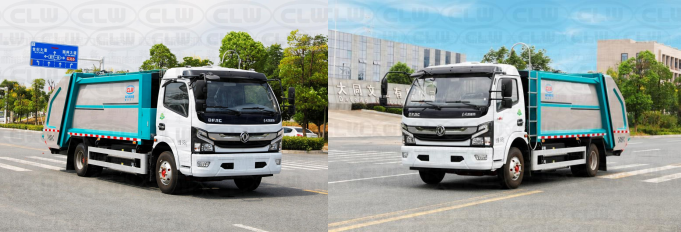

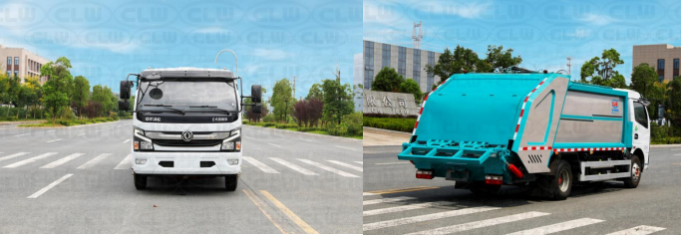

4.1、整車基本結構分解
CL5080ZYSBEV 型純電動壓縮車
4.2、整車基本配件圖解
不銹鋼爬梯 |
|
液壓油箱、多路閥保護罩 |
|
多路換向閥 |
|
填充器保護罩、翻轉架 |  |
尾部電控裝置 |
|
遙控操作模塊 |
|
尾部污水箱 |
|
可調式鎖緊 |
|
平衡閥 |
|
CL5080ZYSBEV 型純電動壓縮車
填充器工作燈 |
|
海普瑞斯液壓油泵 |
|
接近開關保護系統 |
|
背壓閥 |
|
雙聯泵 |
CL5080ZYSBEV 型純電動壓縮車
產品配置 --- 選配
序號 | 名稱 | 圖片 | 功能 |
1 | 尾部掛 桶翻轉板 |
| 尾部翻轉板，可掛 120L/240L/660L 垃圾桶。 |
2 | 三角斗 |
| 選配三角斗，同時斗內可掛兩個國標 240L 垃圾桶，避免路面二次污染，適用于不同作 業環境 |
3 | 大落地斗 |
| 選配大落地斗，避免路面二次污染，適用于不 同作業環境 |
