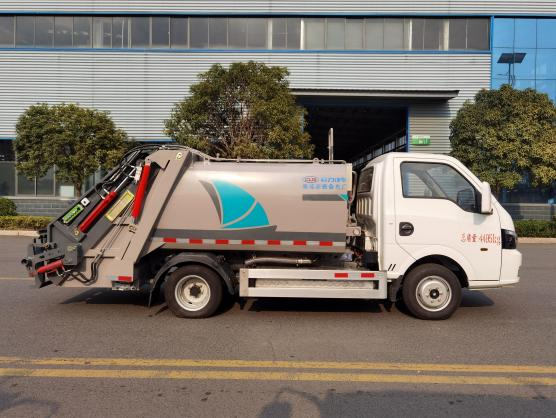

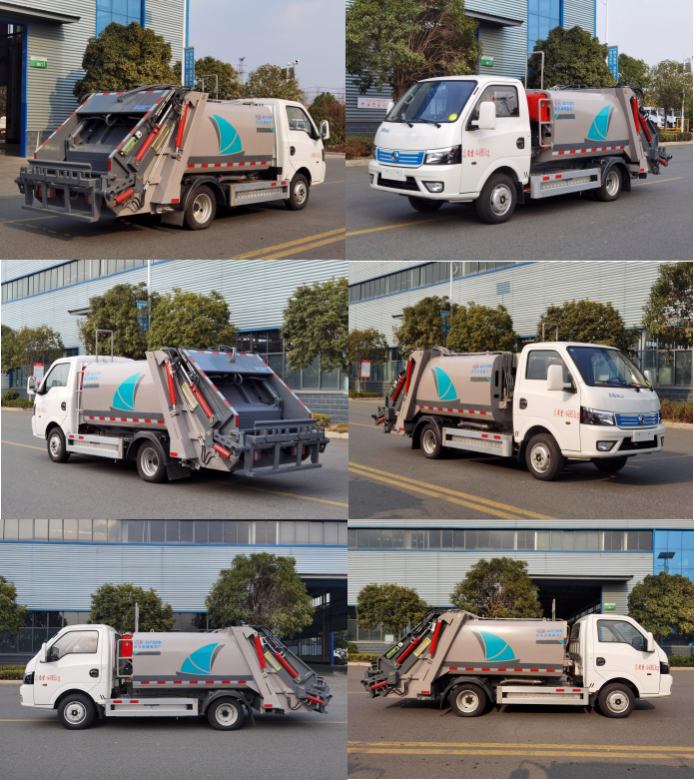

東風純電動壓縮車
所屬型號 新能源垃圾車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE
壓縮垃圾車介紹及性能特點：
**技術：采用國內**技術高強度的 U 形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形 能力好。
污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用 污水收集箱中，有效防止因污水泄漏而造成的二次污染。
容積更大：垃圾箱體采用圓弧形設計，美觀，結構性能強，有效容積大。
高強度鋼板：垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作，整體結構性能突出，抗沖 擊性能強。
液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。
二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。
緊急制動：具有全車緊急制動按鈕。
多重操作：可選裝 240L（單桶、雙桶）或 120L 標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗 機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。
車型基本參數表
公告型號 | CL5041ZYSBEV 純電動壓縮車 | 外形尺寸 | ||
底盤型號 | EQ1040BTZEVJ | 上裝容積 | 3-4 方 | |
總質量 | 4495KG | 上裝電動機額定功率 | 20KW | |
整備質量 | KG | 上裝每小時消耗電量 | 15KWH | |
軸距 | 2800MM | 建議充電樁功率 | 120KW | |
輪胎 | 充電時間（建議功率下） | 約 1 小時 | ||
軸數 | 2 | 底盤滿載續航里程 | 220 KM | |
底盤電機**功率 | 100 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 322 V | 電池品牌 | 寧德時代 | |
電池電量 | 55KWH | 燃料種類 | 純電動 | |
1 產品簡述
1.1 產品簡述
東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機 械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。
工作原理：整車為全密封型， 自行壓縮、 自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了 垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
1.2 使用場景
該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。
2、產品性能特點
2.1、產品性能特點
（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。
（2） 永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、 故障率更低。
（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。 裝載量相當于同噸級排非壓縮垃圾的兩倍半。
（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油 箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。
（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部 填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞 動強度， 而且大大改善了工作環境。
（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。
2.2 、產品優勢
（1） 由于壓縮式垃圾車上裝結構復雜， 自質量較大，降低壓縮式垃圾車自質量，提高其 載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、 蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質 量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
2.3 、注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放
過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，
4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝 器， 否則易**后移造成翻車事故。
5 、 填充器在沒有落下且鎖止前，不得進入正常行駛。
2.4 、底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、 可靠性高。其具備如下特點：
( 1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，設置杯托、卡槽、儲物盒等多處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為 4495kg；
(4) 搭載 55kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池 標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（7） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
(5) 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超 20% ，適合各種路況作業
(6) 上裝取電范圍廣，適合各類環衛車改裝
(7) 轎車化內飾及舒適性設置，電子化操控
(8) 安全可靠：配置寧德時代國內高端電池品牌
(9) 增配置：電源總開關，電池加熱系統
( 10) 整車配置電量大，長時間作業無憂慮
3 、產品主要技術參數
3.1 、底盤基本參數表
質量參數 | 整備質量（Kg） | 1850 |
**允許總質量（Kg） | 4495 | |
整備質量時前/后軸核（Kg） | 750/1100 | |
**允許總質量時前/后軸核（Kg） | 1800/2695 |
CL5041ZYSBEV 純電動壓縮車
性能參數 | **車速（Km/h） | 90 |
**爬坡度（%） | 20% | |
**小轉彎半徑 | 14 | |
續駛里程（Km） | 220km [GVW4495kg] (勻速 40km/h) | |
尺寸參數 | 外廓尺寸長×寬×高（空載）（mm） | 長 5300 寬 1650 高 1960,2560 |
軸距 | 3000 | |
前懸/后懸 | 1180/1320 | |
輪距（前/后）（mm） | 1390 | |
**小離地間隙 | 190 | |
駕駛室頂端距離車架上翼面距離 | 1260 | |
接近角 ( ° ) | 21 | |
離去角 ( ° ) | 21 | |
后輪**距離車架上平面距地（空/滿載）（mm） | 700 | |
動力電池 | 電池類型 | 磷酸鐵鋰 |
廠家 | 寧德時代新能源科技股份有限公司 | |
電池總電量 | 55.7 | |
電池額定總電壓及范圍（V） | 額定 322，250~365 | |
動力電池系統能量密度（W ·h/kg） | 146.3 | |
充/放電倍率（C） | 1 | |
電池布置形式 | 側掛 | |
驅動系統 | 廠家 | 精進電動科技股份有限公司 |
型號/型式 | 永磁同步電機 | |
額定功率/轉速/轉矩（kW/r/min/N.m） | 42/4500/90 | |
峰值功率/轉速/轉矩（kW/r/min/N.m） | 100/12000/230 | |
變速箱速比 | 3.043 | |
電機**器形式 | 多合一 | |
電取力裝置 | 電取力(數量) | 2 |
CL5041ZYSBEV 純電動壓縮車
電取力(功率) | 取電口 1：20Kw，取電口 1：6Kw | |
前橋 | 噸位（T） | 1.5 |
后橋 | 速比 | 5.375 |
噸位（T） | 3 | |
車輪 | 輪胎型號 | 185R15LT 8PR |
輪胎數量 | 7 | |
制動形式 | 行車制動 | 真空助力液壓雙回路制動 |
駐車制動 | 手動操縱**鼓式制動器 | |
電氣系統 | 蓄電池容量（Ah）/位置 | 120Ah |
整車供電電壓(V) | 12 | |
充電系統 | 充電方式 | 直流快充+交流慢充 |
充/放電倍率（C） | 1 |
3.3 、 整車專用參數表
箱 體 參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | ||
箱體容積 | 3-4m3 | |||
罐體材質 | Q235 碳鋼 | |||
上裝 電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用 參數 | 操作方式 | 遙控、手動、電動 | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。 | |||
液壓油缸 | 型式 | 焊接式液壓油缸 | ||
品牌 | 海普瑞斯 | |||
氣控閥 | 漢晟 | |||
液壓閥組 | 中梅/海普瑞斯 | |||
上裝**系統 | 百兆富 | |||
填充器 | CL-XLY | |||
CL5041ZYSBEV 純電動壓縮車
4 、產品主要結構

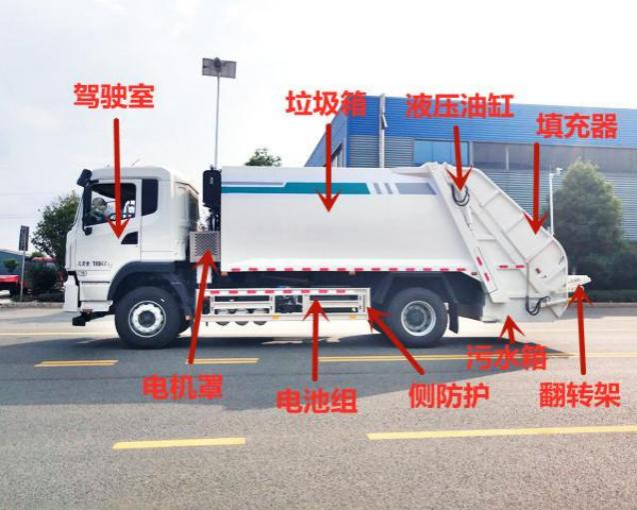

4.1、整車基本結構分解
CL5041ZYSBEV 純電動壓縮車
